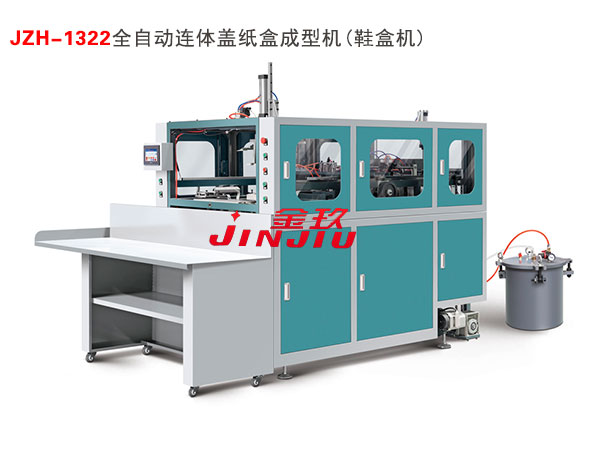

JZH-1322全自动连体盖纸盒成型机(鞋盒机)

JZH-1322全自动连体盖纸盒成型机(鞋盒机)

用途:

该机器主要用于连体盖包装纸盒的生产加工，广泛应用于服装、鞋类包装盒；工艺品、日用品包装盒；电子、电器包装盒；以及五金、标准件等需要包装的产品纸盒类的加工制作。

性能特点:

1. 采用水性胶喷胶系统；

2. 纸板自动进料，连贯作业进纸、包边、折耳及折入成型动作一次性完成；

3. 采用PLC可编程序控制器、光电跟踪系统、气源检测运行系统、触摸屏人机界面，实施天地盖纸盒成型全过程自动化；

4. 红外安全保护系统，确保人员操作安全；

5. 自动故障诊断功能；

6. 快速换模调节装置;

7. 机架笼式设计，整体加工，分组式结合；

8. 整机占地面积小，稳定性佳。

技术参数THE TECHNICAL PARAMETER:

纸板厚度 Thickness of cardboard 最小(Min) 1.5mm,最大(Max) 3mm

电源电压 Power  380V / 50Hz

噪音水平 Noise ≤ 80dB

速度 Speed  700-1000 (Pieces/hours)

纸板堆放的高度 Cardboard stacking height 800mm

纸板堆放台承重 Stacked weight 100 kg

总功率  Total power  6kw

胶水桶容量  Glue capacity 30L

气源 Air source 400 L/Minute

机器净重 Machine weight 800kg

机器外观尺寸 Dimensions 2050×1350×2000mm

包装盒的规格参数PACKAGING BOXES SPECIFICATIONS

包装尺寸（A=宽；B=长） Package Size（A=Width；B=Length）

A最小尺寸 Min. size 425mm

A最大尺寸 Max. size 815mm

B最小尺寸 Min. size 355mm

B最大尺寸 Max. Size 600mm

盒子尺寸 （L=长；W=宽；H=高；K=外高）

Carton size（L=Length；W=Width；H=Hight；K=Hight）

L最小尺寸 Min. size 165mm

L最大尺寸 Max. size 320mm

W最小尺寸 Min. size 120mm

W最大尺寸 Max. Size 220mm

H最小尺寸 Min. size 70mm

H最大尺寸 Max. Size 120mm

K最小尺寸 Min. size 30mm

K最大尺寸 Max. Size 120mm

内包边尺寸（R ） Inside edge size（R）:

R最小尺寸 Min. size 20mm

R最大尺寸 Max. Size 40mm
